电机馈能系统设计与实验验证

电力电子嵌入式系统
Main project image

这个项目围绕电机回馈能量的整流、升压、储能与控制链路展开,完成了原型电路设计、测试台架搭建、效率测试和多轮方案迭代,整体属于一项以系统验证为主的工程探索。

核心链路

整流 -> 升压 -> 储能 -> 放电

从电机回馈电能到锂电池侧的完整路径

控制核心

STM32

负责超级电容电压检测与充放电通道切换

储能目标

44 V

Boost 输出目标电压,对应超级电容组工作上限

最高回收效率

约 56%

带驱动板版本测试中的最高结果

整流链路效率

约 53%

三相整流链路测试中的最高结果

项目性质

探索验证

重点在台架测试、数据对比和方案迭代

项目概览

这个项目来自实习阶段的一项硬件探索任务。任务方向由上级提出,目标是围绕电机回馈能量搭建整流、升压、储能和控制链路,并通过台架测试评估这条链路的可行性和后续优化空间。

这项工作的重点不是单独验证某一个模块,而是尽量把链路闭合:从发电端输出开始,经过三相整流、滤波、Boost 升压、超级电容储能,再到受控释放到锂电池侧,形成一套可以测试、比较和迭代的实验平台。

从完成情况看,这项工作更接近一次系统级工程探索。当前阶段完成了原型电路设计、测试台架搭建、关键效率测试,以及几轮方案调整。

项目目标

这个项目需要回答的不是一个很泛的“能量回收有没有意义”的问题,而是几个更落地的工程问题:

如果这些问题能在实验条件下得到初步验证,这项工作就具备继续优化的基础。

测试台架

项目最终没有停留在纸面设计,而是搭建了一套实际台架来做验证。测试思路是用两台电机刚性连接,一台作为主动端输入,另一台作为发电端输出,再通过不同连接方式和负载条件测量输入输出功率,用来估算回收效率。

这部分的作用比较直接:没有台架,这项工作最多停留在电路方案层面;有了台架,才进入实验验证阶段。

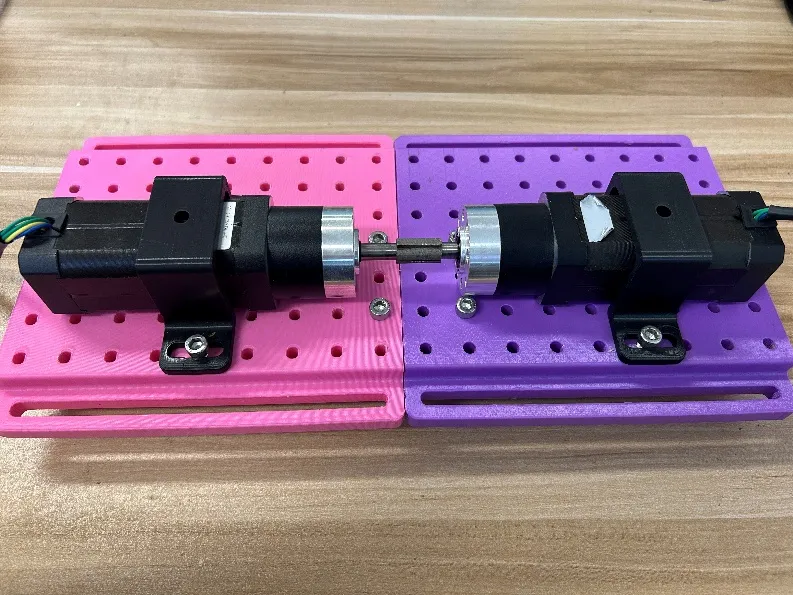

测试台架本体。两台电机通过联轴器刚性连接,一台作为输入端,另一台作为发电端。
两台电机联轴构成的馈能测试台架

测试台架本体。两台电机通过联轴器刚性连接,一台作为输入端,另一台作为发电端。

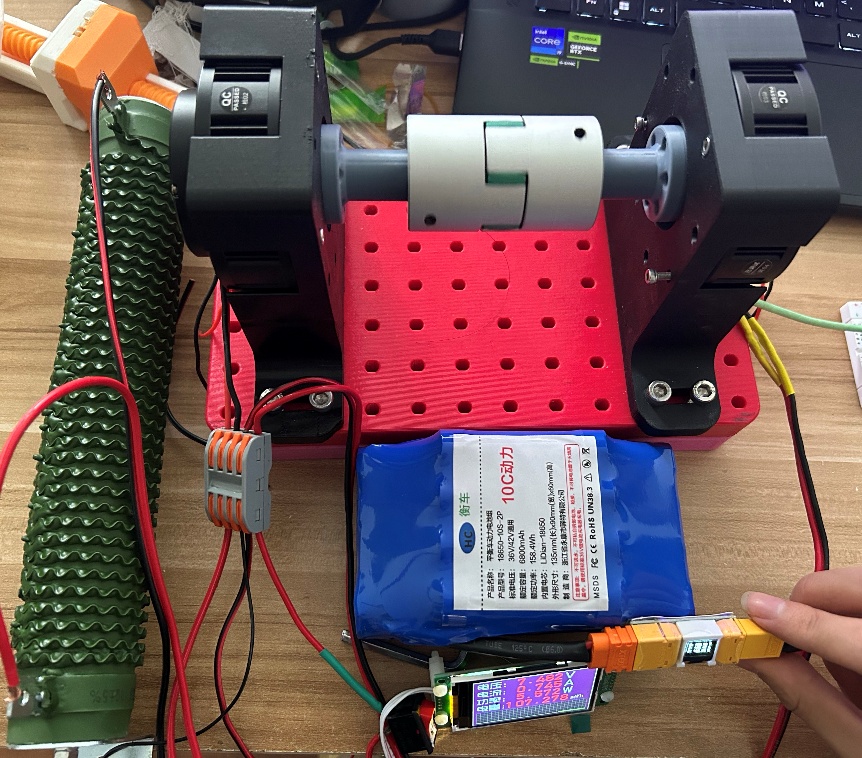

加入电池和功率表后的台架。这样可以同时测量输入功率和负载吸收功率,便于后续做效率对比。
带测量链路的馈能台架照片

加入电池和功率表后的台架。这样可以同时测量输入功率和负载吸收功率,便于后续做效率对比。

系统结构

整套链路可以分成四个部分:

  1. 发电端与三相整流滤波
  2. Boost 升压模块
  3. 超级电容储能与后级放电链路
  4. STM32 电压检测与通道切换控制

从系统层面看,这套结构对应两条路径:一条是能量路径,负责把电机回馈的电能整流、提升并存入超级电容;另一条是控制路径,负责监测电压并决定何时充、何时放,从而避免过充或过放。

三相整流与滤波

前端整流部分使用三相全桥二极管整流,把发电端的三相输出转换成直流,再通过 LC 网络做基础滤波。这个模块的目标不是追求特别理想的波形,而是给后级升压提供一个稳定、可重复的输入条件。

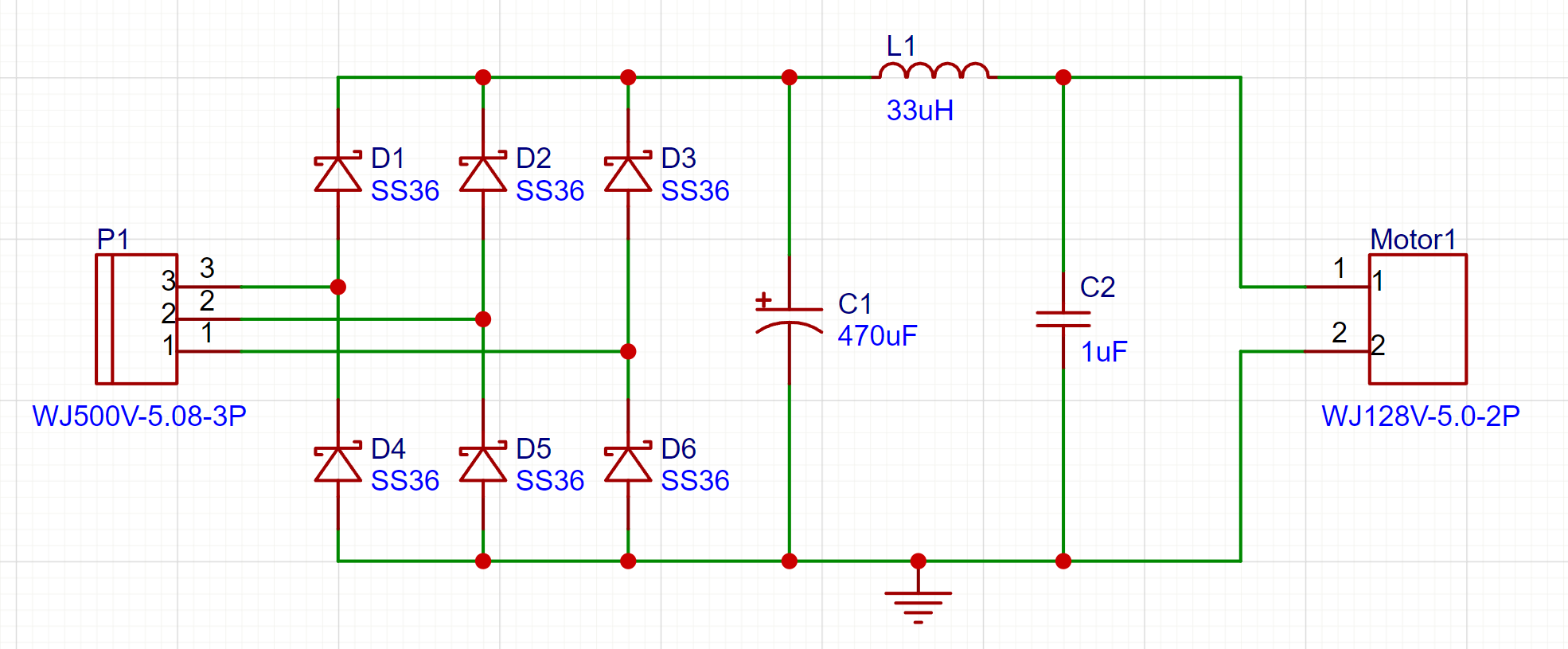

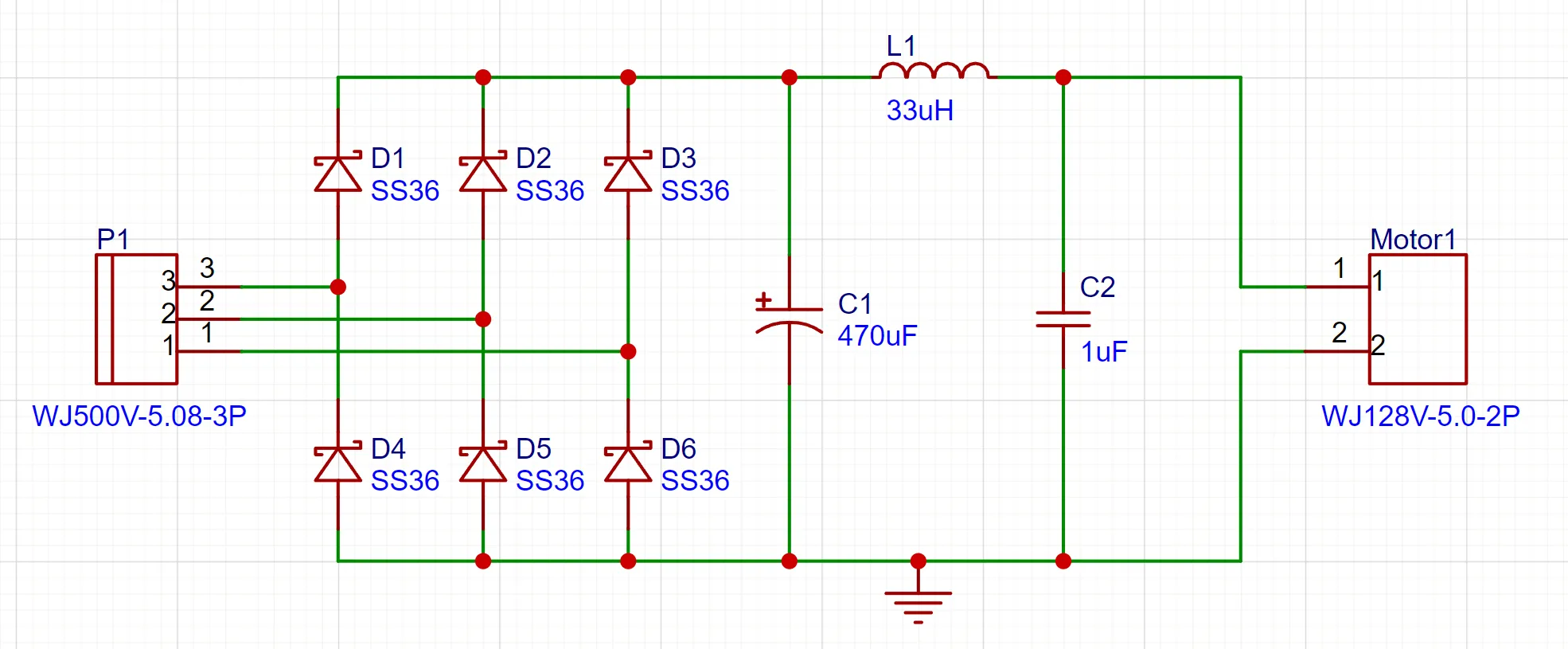

初版三相整流滤波原理图。电机三相输出先经过二极管整流,再进入滤波网络。
三相整流滤波原理图

初版三相整流滤波原理图。电机三相输出先经过二极管整流,再进入滤波网络。

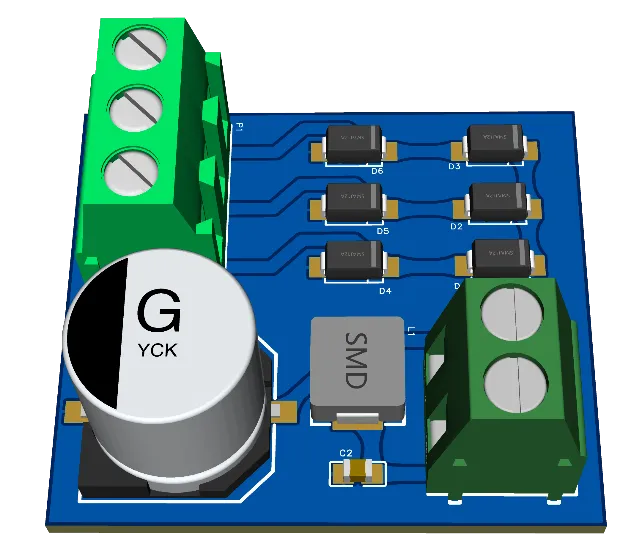

初版整流滤波板的 PCB 三维图,对应前端整流、滤波和接口连接的板级实现。
三相整流滤波 PCB 三维图

初版整流滤波板的 PCB 三维图,对应前端整流、滤波和接口连接的板级实现。

从测试情况看,前端问题并不主要出在原理本身,而更多体现在器件损耗、热表现以及板级布局对连续测试的影响。这一点在后面的热迭代里体现得比较明显。

Boost 升压与储能链路

整流后的电压并不总能直接满足储能需求,所以中间引入了基于 LM5157 的 Boost 模块,把输入提升到目标储能电压,用于给超级电容组充电。

这一部分的重点不只是把电压升上去,还包括稳定性、效率以及与储能单元之间的衔接。

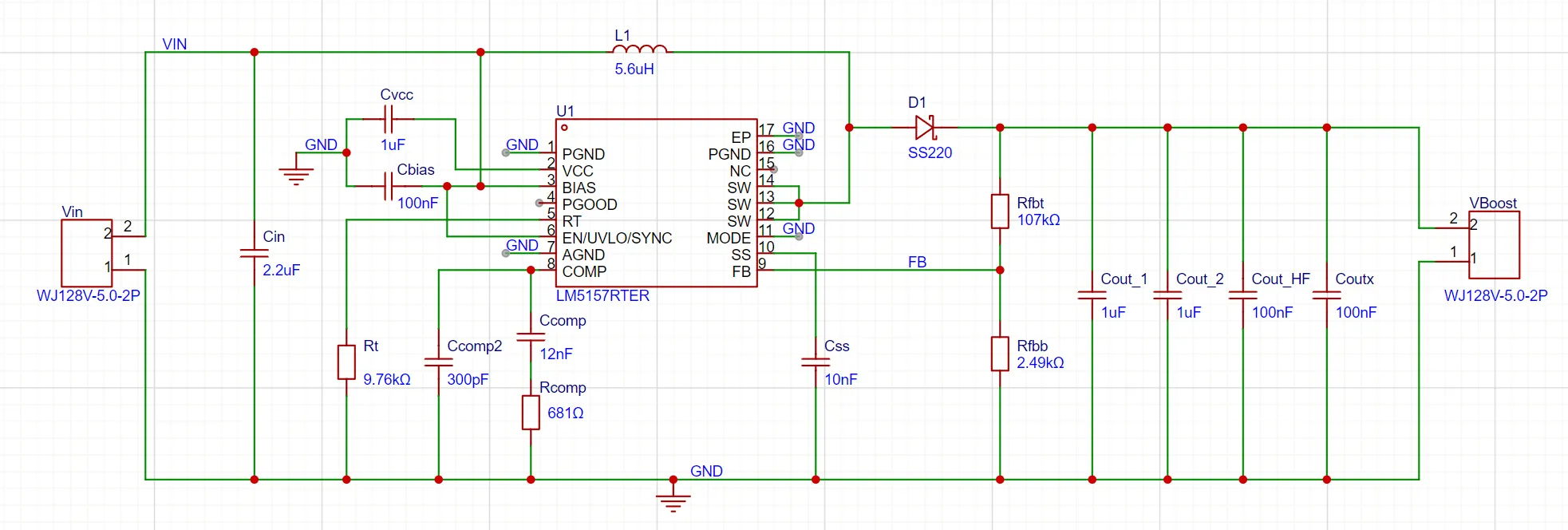

Boost 升压模块原理图。它负责把整流后的输入提升到超级电容工作所需的储能电压。
基于 LM5157 的 Boost 升压模块原理图

Boost 升压模块原理图。它负责把整流后的输入提升到超级电容工作所需的储能电压。

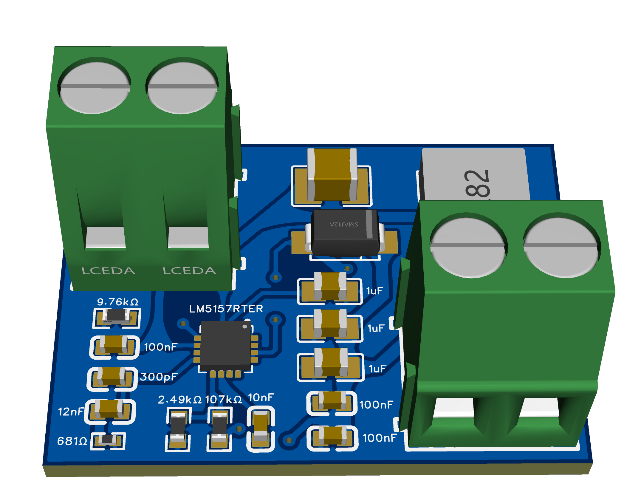

Boost 模块 PCB 三维图,用于验证升压链路在器件布局、接口和散热空间上的板级实现。
Boost 升压模块 PCB 三维图

Boost 模块 PCB 三维图,用于验证升压链路在器件布局、接口和散热空间上的板级实现。

从设计目标看,这一级输出围绕 44 V 展开,重点是让回馈能量先稳定进入超级电容,而不是直接和电池侧硬连接。

STM32 控制模块

控制部分基于 STM32。它的职责主要有两项:一是检测超级电容电压,二是根据电压阈值切换升压通道和放电通道。

控制层的作用是把充电和放电切换纳入统一管理,而不是依赖手动切换。

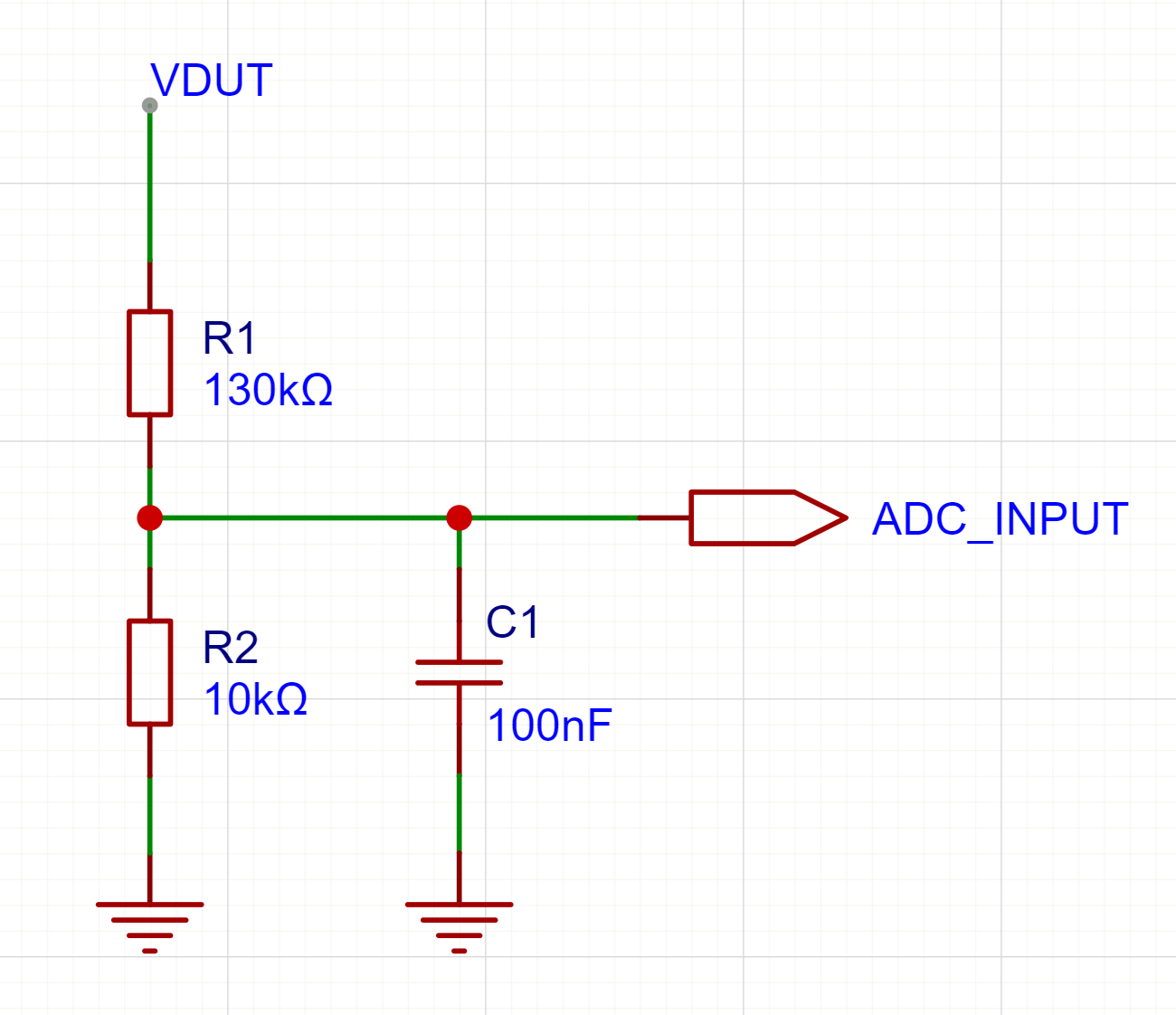

电压检测分压网络。它把电容端高电压缩放到 ADC 可采样范围内。
超级电容电压检测分压电路

电压检测分压网络。它把电容端高电压缩放到 ADC 可采样范围内。

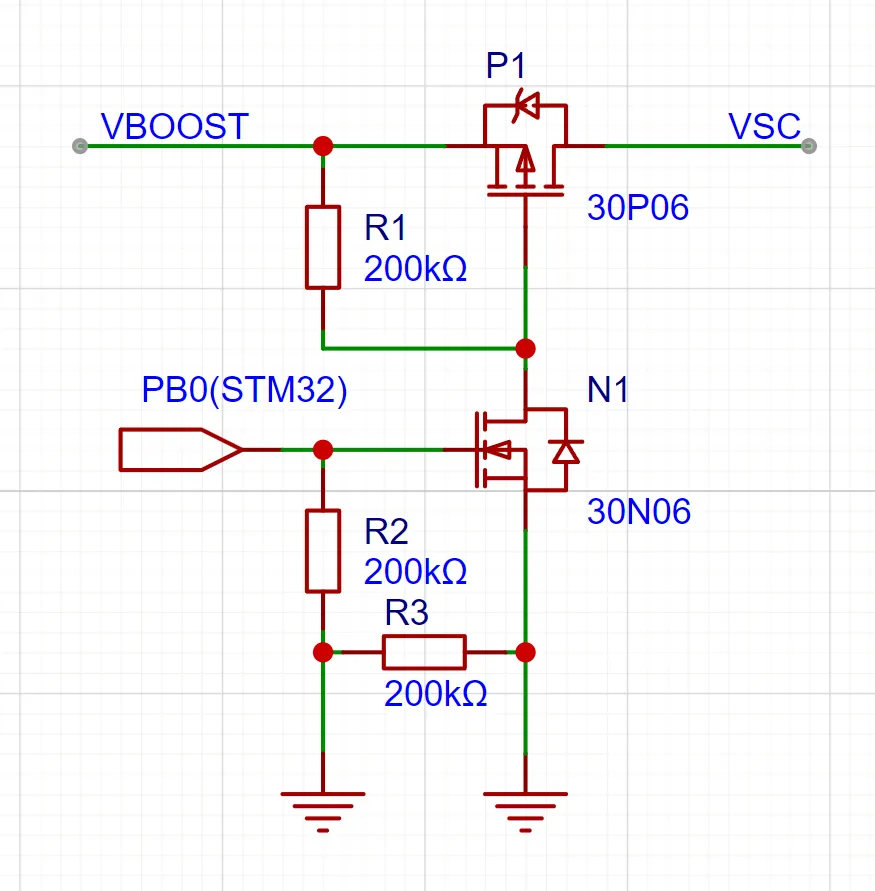

双 MOS 开关控制电路。GPIO 用于切换升压通道和放电通道,对应充放电路径的状态控制。
由 STM32 GPIO 控制的双 MOS 开关电路

双 MOS 开关控制电路。GPIO 用于切换升压通道和放电通道,对应充放电路径的状态控制。

这部分控制逻辑本身并不复杂,但它把整流、升压、储能和后级放电接成了一个可以连续工作的系统,而不是几个独立模块的演示。

结果与观察

这一部分对应的是前面各个模块的集中验证。前面的整流、升压、储能和控制,如果最后无法落到可比较的数据上,就很难判断这条链路是否真正跑通。

从实验结果看,单个效率数字本身不是重点,更重要的是整条馈能链路已经能够测出清晰的输入输出关系,而且不同方案之间可以做对比。

项目测试里比较关键的几个结果是:

前两组效率曲线分别对应两种不同测试条件:一组是带驱动板版本的整体链路测试,另一组是三相整流链路本身的效率测试。它们不代表最终产品指标,但可以反映当前原型在实验条件下的工作状态和方案差异。

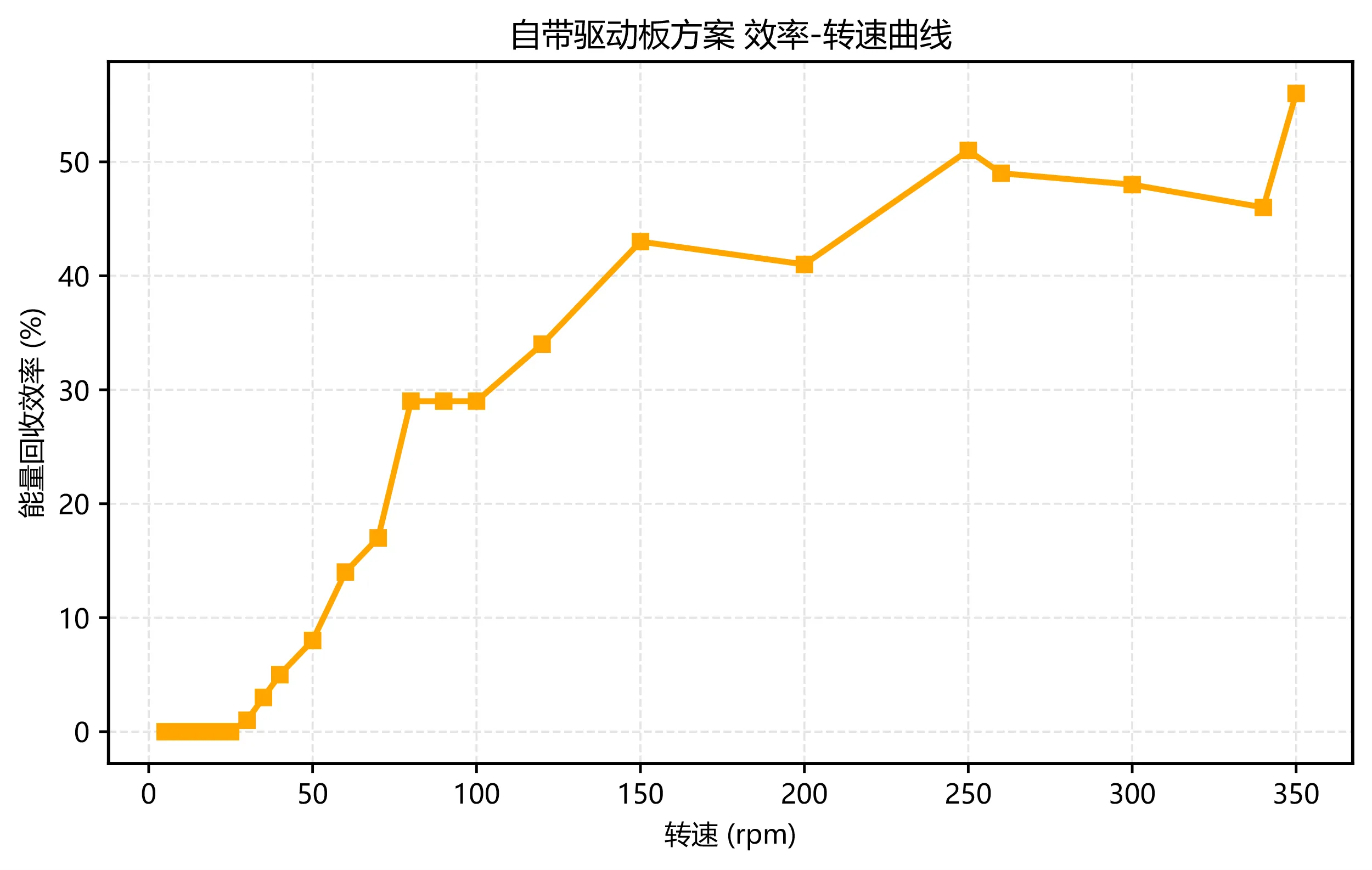

带驱动板版本的效率-转速曲线。随着转速提升,回收效率逐步升高,最高点约为 56%。
带驱动板方案的效率转速曲线

带驱动板版本的效率-转速曲线。随着转速提升,回收效率逐步升高,最高点约为 56%。

三相整流链路的效率-转速曲线。整体趋势更平滑,最高效率约为 53%。
三相整流方案的效率转速曲线

三相整流链路的效率-转速曲线。整体趋势更平滑,最高效率约为 53%。

这些结果说明,这条链路已经从概念层面进入可以用数据比较和继续优化的阶段。

遇到的问题与迭代

这一部分主要记录测试中暴露的问题。最早出现的是热问题,尤其在“裸机 + 三相整流 + 负载电阻”的测试里,电感温升比较明显,连续较高负载下会带来可靠性风险。

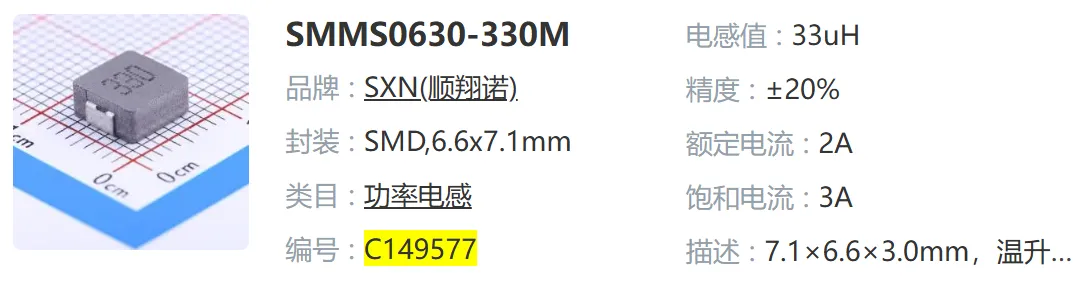

初始选型电感。额定电流和热余量偏小,连续测试时温升压力比较明显。
初始选型的小规格功率电感

初始选型电感。额定电流和热余量偏小,连续测试时温升压力比较明显。

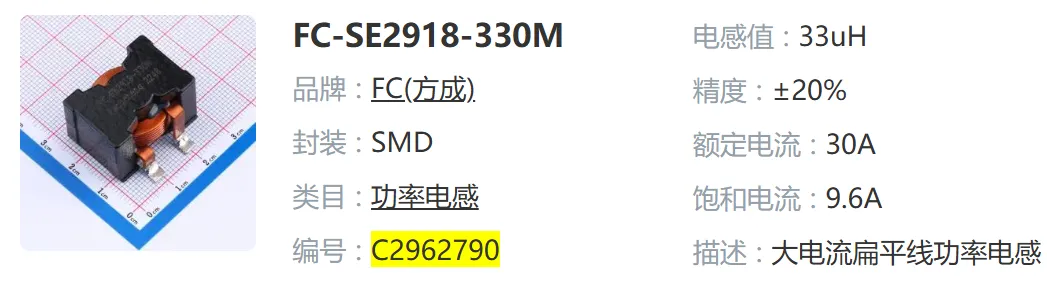

改进后的电感选型。更大规格、低 DCR、更高电流余量,温升表现明显改善。
改进后使用的大规格低 DCR 功率电感

改进后的电感选型。更大规格、低 DCR、更高电流余量,温升表现明显改善。

对应地,整流链路也做了硬件迭代,不只是更换电感,还把整流与滤波部分整体调整为更适合连续测试的版本。

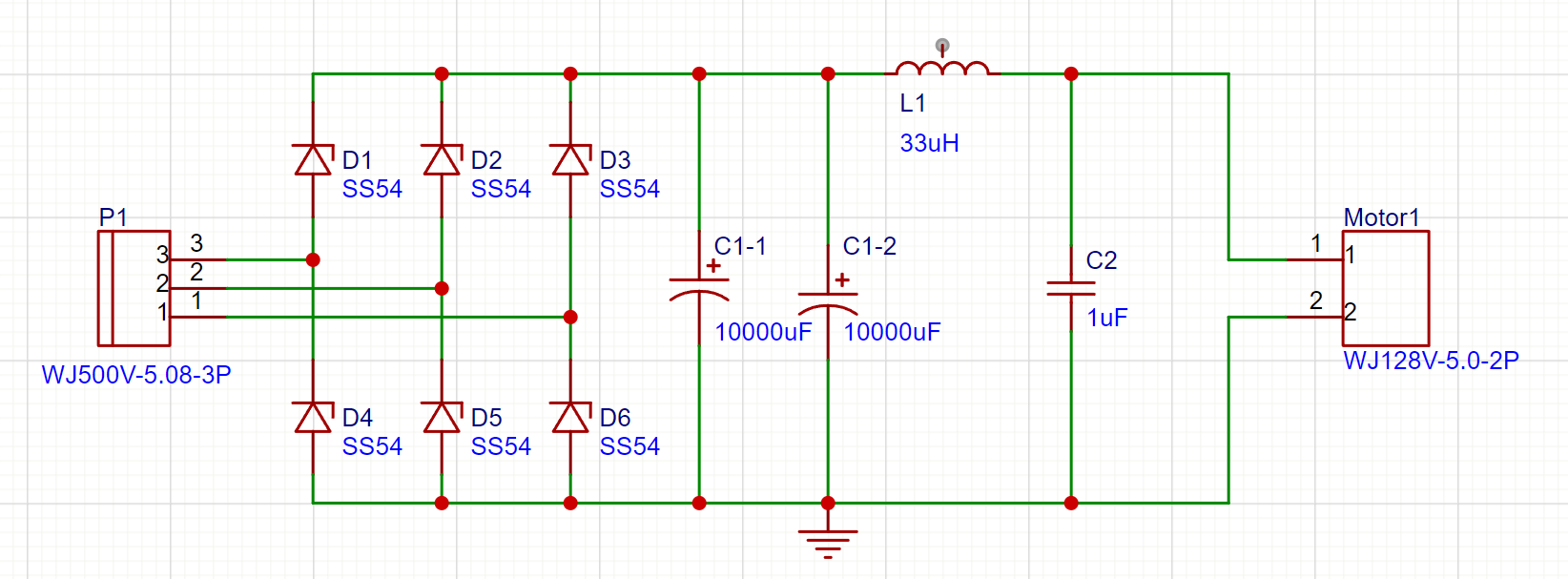

改进后的整流原理图。核心思路是提高器件余量,并改善直流侧滤波条件。
改进后的三相整流方案原理图

改进后的整流原理图。核心思路是提高器件余量,并改善直流侧滤波条件。

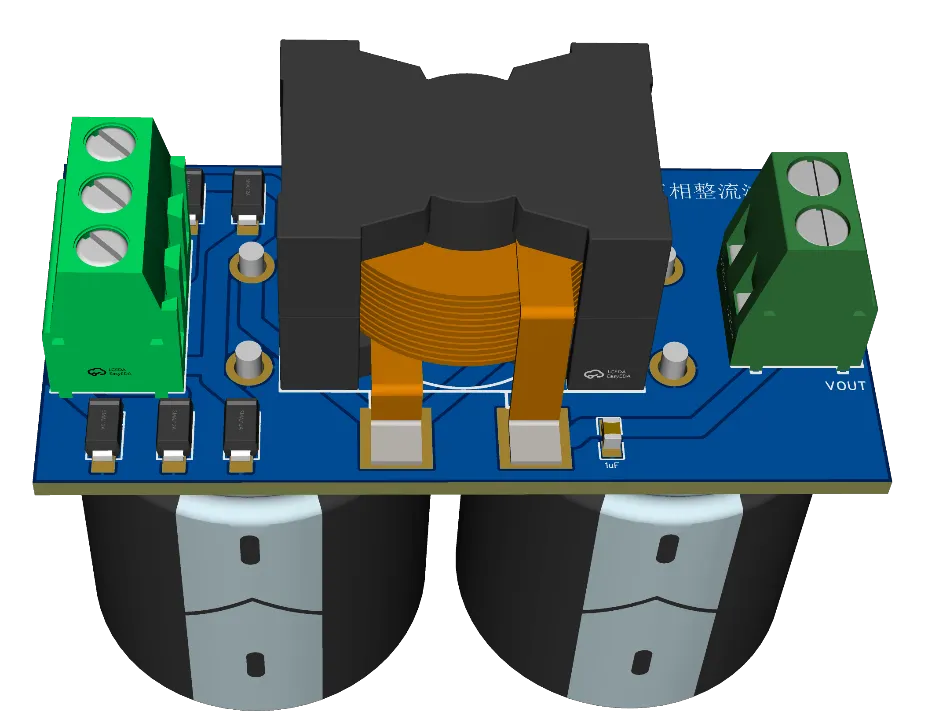

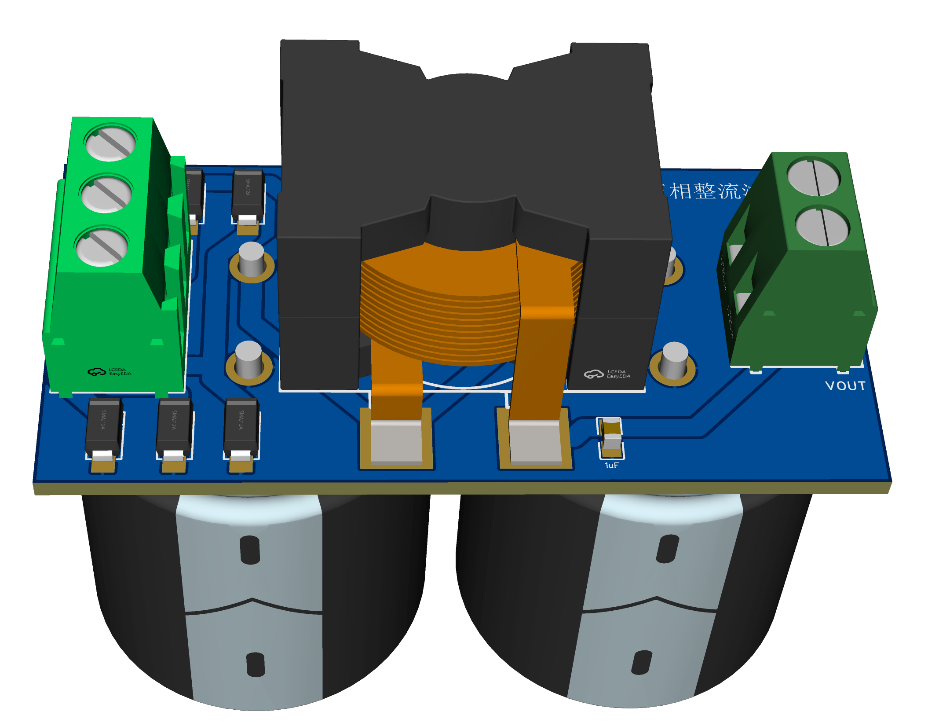

改进后的整流板实现,对应更换电感并调整整流、滤波之后的板级版本。
改进后的三相整流 PCB 三维图

改进后的整流板实现,对应更换电感并调整整流、滤波之后的板级版本。

除了整流链路,供电架构本身也经历了调整。中间曾尝试过一版 48 V -> 36 V 的运动母线方案,希望把动力侧和控制侧进一步拆开处理;但这一路最后并没有进入可用状态,主要问题出在板级布局和实现细节,联调阶段就暴露了稳定性问题,因此后续测试没有继续沿用这版方案。

后续保留下来的做法是尽量简化运动母线,控制侧采用成熟方案供电,把复杂度集中在馈能链路本身。

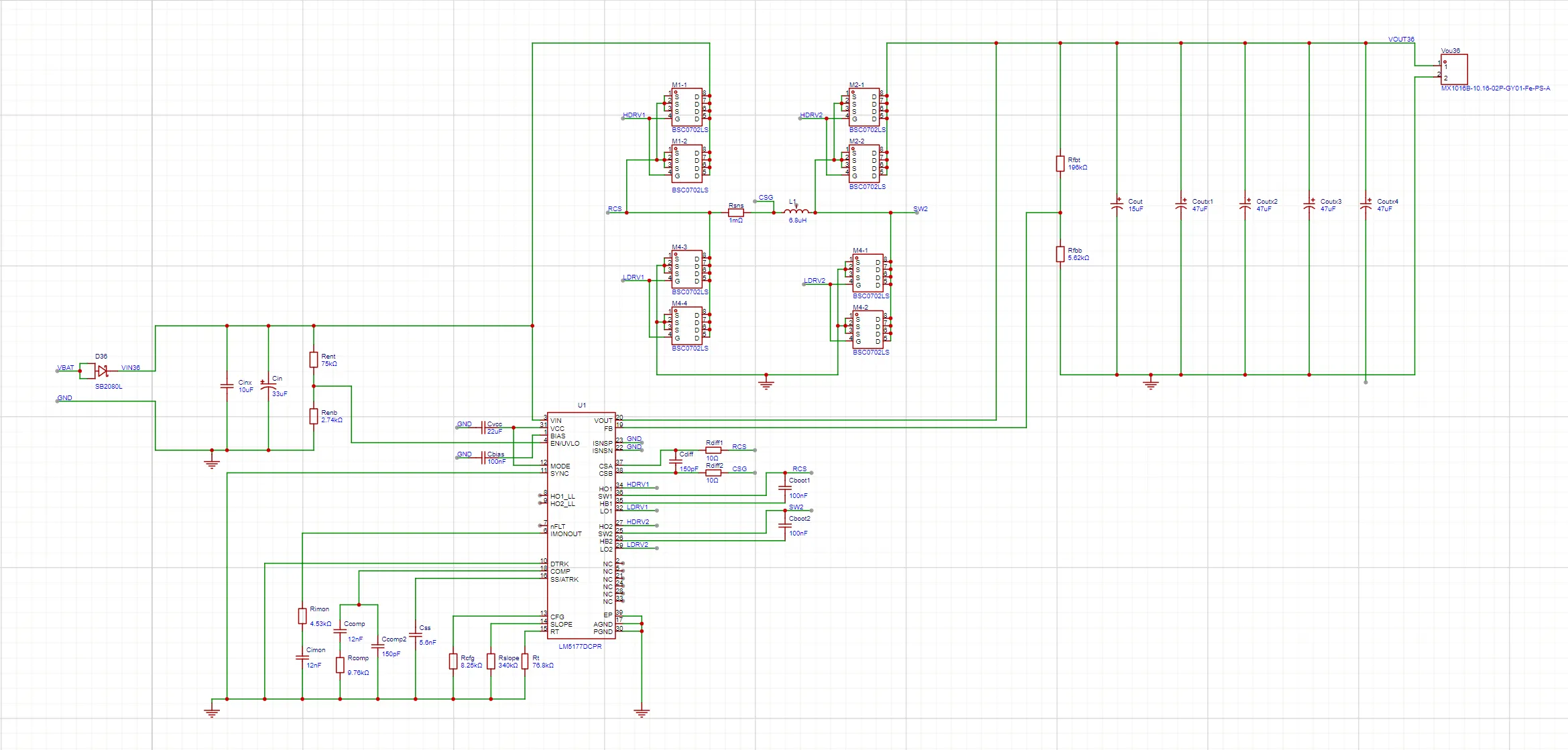

中途尝试的 48V 到 36V 运动母线方案原理图。该方案后续因布局和实现问题未继续采用。
48V 到 36V 运动母线方案原理图

中途尝试的 48V 到 36V 运动母线方案原理图。该方案后续因布局和实现问题未继续采用。

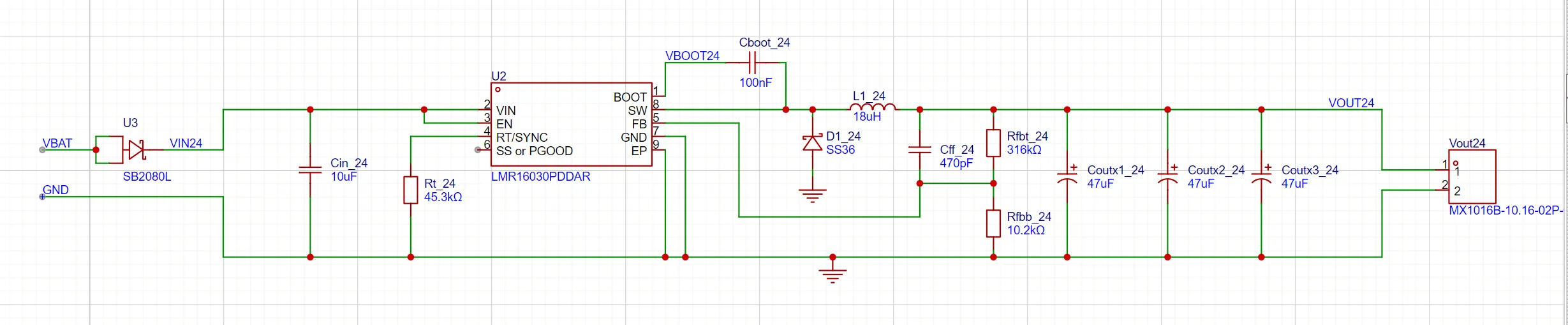

24V 控制母线降压方案原理图,对应控制板和低压外设所需的独立低压供电。
24V 控制母线降压方案原理图

24V 控制母线降压方案原理图,对应控制板和低压外设所需的独立低压供电。

48V 到 36V 供电板的三维渲染图,对应中途尝试的运动母线方案;该版本后续没有继续使用。
供电板的三维渲染图

48V 到 36V 供电板的三维渲染图,对应中途尝试的运动母线方案;该版本后续没有继续使用。

项目价值

如果只看单个模块,这个项目里的很多部分都属于常见实现:整流和滤波是标准链路,Boost 升压是成熟方案,STM32 控制逻辑本身也不复杂。

这项工作的主要价值,在于这些模块最终被接成了一条完整的馈能系统路径,并且通过台架测试得到了可以对比的数据。

从项目本身看,比较明确的产出包括:

局限与下一步

这个项目当前更接近实验平台和系统原型,而不是已经收敛到最终方案的馈能模块。它的局限主要有:

后续继续推进时,比较明确的方向有三个:

  1. 把原始测试表整理成更直观的趋势图
  2. 继续优化整流与储能链路的热设计
  3. 对比不同供电架构下的整体效率与系统复杂度

总结

这个项目整体上属于一次系统级工程探索。工作内容包括整流、升压、储能与控制链路的搭建,测试台架上的效率验证,以及围绕热管理和供电架构展开的多轮调整。

它不是已经完全定型的产品,但已经完成了从链路搭建、测试验证到方案调整的基本闭环。
