为实验移液自动化修改 Marlin 固件

本文记录液体处理机器人中的 Marlin 固件改造部分。

Marlin 本来是一套面向 3D 打印机的开源固件，常见在笛卡尔结构的 FDM 设备上。它负责的事情很底层，包括 G-code 解析、运动规划、步进驱动、限位、串口通信、屏幕和 SD 卡这些基础功能。对这种“底层本质上还是一台多轴运动平台”的改造项目来说，它已经提供了不少可以直接接着用的控制基础。

这套系统的底层硬件是改造后的 3D 打印机运动平台，控制板换成了 SKR Mini E3 V3.0，并在原本 XYZ 的基础上增加了一根驱动注射器活塞的 U 轴。固件层没有从零重写运动控制系统，而是基于 Marlin 现成的运动规划、G-code 执行和 TMC 驱动支持进行适配。

内容主要包括轴语义修改、板级引脚映射、运动参数重定义，以及编译后刷回控制板的流程。

这份固件修改是为下面这个移液机器人项目服务的。整机的机械结构、上位机和实验结果都放在项目页里。

基于 3D 打印机改造的低成本自动化液体处理系统

Dec 2025

液体处理平台的软件与控制架构图 — 上位机、云端协议生成、G-code 下发和 XYZU 四轴执行之间的关系。Marlin 在这里主要承担的是底层运动控制和硬件接口。

XYZU 四轴液体处理平台示意图 — 平台保留了 XYZ 空间定位，并增加了一根驱动注射器活塞的 U 轴。这根额外执行轴是整次固件修改的核心。

为什么选择 Marlin

对于实验原型而非通用控制器开发，Marlin 已经提供了多项可复用能力：

基本稳定的直角坐标运动规划
成熟的 G0/G1/G28 这类底层控制接口
对 TMC2209 这类驱动的现成支持
EEPROM、串口、LCD、SD 和 endstop 相关的基础设施

因此固件改造的重点不是补齐底层基础设施，而是移除 Marlin 默认属于 3D 打印机的假设，并把现有能力重新映射到液体处理平台的控制链路上。

第一步：将机器语义改成 XYZU

Marlin 默认最熟悉的机器模型是 XYZ + E。但对这台平台来说，原本的 E0 不再是挤出机，而是一根推动注射器的线性轴。所以最先要改的不是速度，而是“这台机器到底是什么”。

在 Configuration.h 中启用额外驱动轴，并将其对外显示成 U 轴：

#define X_DRIVER_TYPE  TMC2209
#define Y_DRIVER_TYPE  TMC2209
#define Z_DRIVER_TYPE  TMC2209
#define I_DRIVER_TYPE  TMC2209

#ifdef I_DRIVER_TYPE
  #define AXIS4_NAME 'U'
#endif

#define EXTRUDERS 0

这里的 TMC2209 指的是步进电机驱动芯片类型。Marlin 里的 X_DRIVER_TYPE、Y_DRIVER_TYPE 这些定义，本质上是在告诉固件每根轴接的是什么驱动。如果控制板使用的不是 TMC2209，而是 A4988、DRV8825 或其他 TMC 型号，这里也需要改成对应的驱动类型，后面的 UART、电流和归零配置才会匹配。

其中有两个关键点。

第一，Marlin 内部额外轴的命名是 I/J/K/U/V/W 这套扩展轴体系，不一定直接等于最终对外暴露的字母。所以这里实际上是启用了 I_DRIVER_TYPE，再把 AXIS4_NAME 改成 'U'，这样上层可以用 U 来理解这根轴，但底层还是沿着 Marlin 的额外轴机制工作。

第二，EXTRUDERS 被改成了 0。这一步很重要，因为它等于明确告诉固件：这台机器已经不是“有热端、有耗材、有挤出”的打印机。很多后续配置，包括温度、挤出保护和动作语义，都是在这个前提上继续调整的。

对应地，热端和热床传感器也需要关闭，避免固件继续带着打印机的加热假设：

#define TEMP_SENSOR_0 0
#define TEMP_SENSOR_BED 0
#define EXTRUDE_MINTEMP 0
#define EXTRUDE_MAXLENGTH 600

EXTRUDE_MINTEMP 0 和 EXTRUDE_MAXLENGTH 600 这两项看起来还带着“extrude”这个词，但本质上是在清掉 Marlin 对挤出动作的保护假设，避免它误把 U 轴动作当作热端未升温下的非法挤出。

第二步：把 E0 驱动真正复用成 U 轴

语义改完之后，真正决定能不能跑起来的，是板级引脚映射。

SKR Mini E3 V3.0 本身是一块典型的打印机控制板，默认提供 X/Y/Z/E0 四个驱动位。在不更换更大控制板的前提下增加一根执行轴，直接方案是复用 E0 驱动资源。

项目中最核心的一段改动位于板级 pins 文件：

#define E0_STOP_PIN PC15

#ifndef I_MIN_PIN
  #define I_MIN_PIN E0_STOP_PIN
#endif

#ifndef I_STEP_PIN
  #define I_STEP_PIN E0_STEP_PIN
#endif
#ifndef I_DIR_PIN
  #define I_DIR_PIN E0_DIR_PIN
#endif
#ifndef I_ENABLE_PIN
  #define I_ENABLE_PIN E0_ENABLE_PIN
#endif

#ifndef I_SERIAL_TX_PIN
  #define I_SERIAL_TX_PIN E0_SERIAL_TX_PIN
#endif
#ifndef I_SERIAL_RX_PIN
  #define I_SERIAL_RX_PIN E0_SERIAL_RX_PIN
#endif
#ifndef I_CS_PIN
  #define I_CS_PIN E0_CS_PIN
#endif
#ifndef I_HARDWARE_SERIAL
  #define I_HARDWARE_SERIAL E0_HARDWARE_SERIAL
#endif

这段映射把 Marlin 眼里的 I 轴，直接接到板卡原本给 E0 预留的步进、方向、使能、UART 和 endstop 资源上。这样一来，控制板不需要换，驱动芯片也不需要换，但在固件层它已经不再被当成挤出机，而是一根额外的线性轴。

这类改法的好处是资源利用率高，缺点是语义层和板级层必须同时理顺。只改 Configuration.h 不够，只改 pins 也不够，必须两边一起改，否则会出现“逻辑上有 U 轴、硬件上映射不到”或者“硬件上映射了、上层还把它当 E 轴”的错位。

SKR Mini E3 V3.0 控制板 — 这块板原生就是打印机场景，所以额外执行轴本质上是在复用它给 E0 预留的资源。

注射器轴机构 CAD 图 — 机械上对应的是一套注射器推进机构。固件里把它抽象成 U 轴之后，上位机就可以按线性轴去控制吸液和分液动作。

第三步：重新定义行程、步数、速度和归零

把轴接出来以后，下一步就是让这台机器按液体处理平台的方式去动，而不是按打印机的方式去动。

最终保留的几组核心参数如下：

#define USE_IMIN_PLUG

#define DEFAULT_AXIS_STEPS_PER_UNIT { 80, 80, 800, 4000 }
#define DEFAULT_MAX_FEEDRATE       { 500, 500, 500, 500 }
#define DEFAULT_MAX_ACCELERATION   { 500, 500, 100, 100 }
#define DEFAULT_ACCELERATION       500
#define DEFAULT_RETRACT_ACCELERATION 500
#define DEFAULT_TRAVEL_ACCELERATION  500

#define I_HOME_DIR -1
#define I_MIN_POS 0
#define I_MAX_POS 100

#define X_BED_SIZE 305
#define Y_BED_SIZE 305
#define Z_MAX_POS 605

#define HOMING_FEEDRATE_MM_M { (20*60), (20*60), (4*60), (2*60) }

需要重点关注的参数包括：

DEFAULT_AXIS_STEPS_PER_UNIT 这组值决定了“发出 1 mm 指令时电机到底走多少步”。其中 U 轴设到 4000，本质上是把丝杆、细分和注射器推进行程一起换算进去了。
DEFAULT_MAX_FEEDRATE 它定义了各轴允许的最高速度上限。对液体处理来说，U 轴不一定能像空载 XY 那样跑得很激进，因为它背后是真正在推液体。
DEFAULT_MAX_ACCELERATION 这一组很影响系统有没有机械冲击。特别是带注射器和枪头的结构，一味把加速度拉高通常没有意义。
HOMING_FEEDRATE_MM_M 归零速度和普通移动速度不应该混在一起看。这个平台中 U 轴的归零速度被设置得更低，优先保证动作可重复。
I_MIN_POS / I_MAX_POS 这类边界值看起来普通，但很重要。它是软件限位的最后一道保险，能避免调试时一条错误指令把注射器机构直接顶死。

除了速度和行程之外，方向也要重新对齐。配置中对 Y/Z/I 的方向进行了重新定义：

#define INVERT_Y_DIR false
#define INVERT_Z_DIR true
#define INVERT_I_DIR true
#define I_HOME_DIR -1

这类值没有固定标准答案，需要结合实际机械装配方向、限位位置和移动结果逐项校准。更稳妥的方式是一次只放开一根轴，确认方向、步数和限位都正确后，再继续向下调试。

第四步：把 TMC2209 和驱动参数调顺

在这套改造里，驱动层的工作量不算小，因为它不只是“能转”就结束了，还要考虑 UART 地址、电流、无感归零和步进表现。

最终保留的几组驱动配置如下：

#define X_CURRENT 580
#define Y_CURRENT 580
#define Z_CURRENT 750
#define I_CURRENT 750

#define X_SLAVE_ADDRESS 0
#define Y_SLAVE_ADDRESS 2
#define Z_SLAVE_ADDRESS 1
#define I_SLAVE_ADDRESS 3

#define CHOPPER_TIMING CHOPPER_DEFAULT_24V
#define SENSORLESS_HOMING
#define X_STALL_SENSITIVITY 75
#define Y_STALL_SENSITIVITY 50
#define I_STALL_SENSITIVITY 75
#define IMPROVE_HOMING_RELIABILITY
#define SQUARE_WAVE_STEPPING

这部分里最容易踩坑的通常是三类值：

*_CURRENT 直接决定驱动电流。太低可能丢步，太高又会发热甚至让机构不必要地受力。这里 X/Y、Z 和 U 的值不同，反映的就是三根轴机械负载本来就不一样。
*_SLAVE_ADDRESS 既然走的是 TMC2209 的 UART 配置，地址一定要和板上跳线、驱动位置对应起来。否则看似在调整 U 轴，实际可能是在给其他轴写寄存器。
*_STALL_SENSITIVITY 这是无感归零里最需要试出来的一组值。太敏感会误触发，太迟钝又撞上去了还不回报。它基本不可能靠“抄一个通用参数”解决，只能结合具体机构去试。

sensorless homing 在资料中通常看起来很直接，但落到具体机器上仍然需要逐轴调试。不同的皮带张力、负载、导轨摩擦和供电条件，都会让这一组参数发生明显变化。

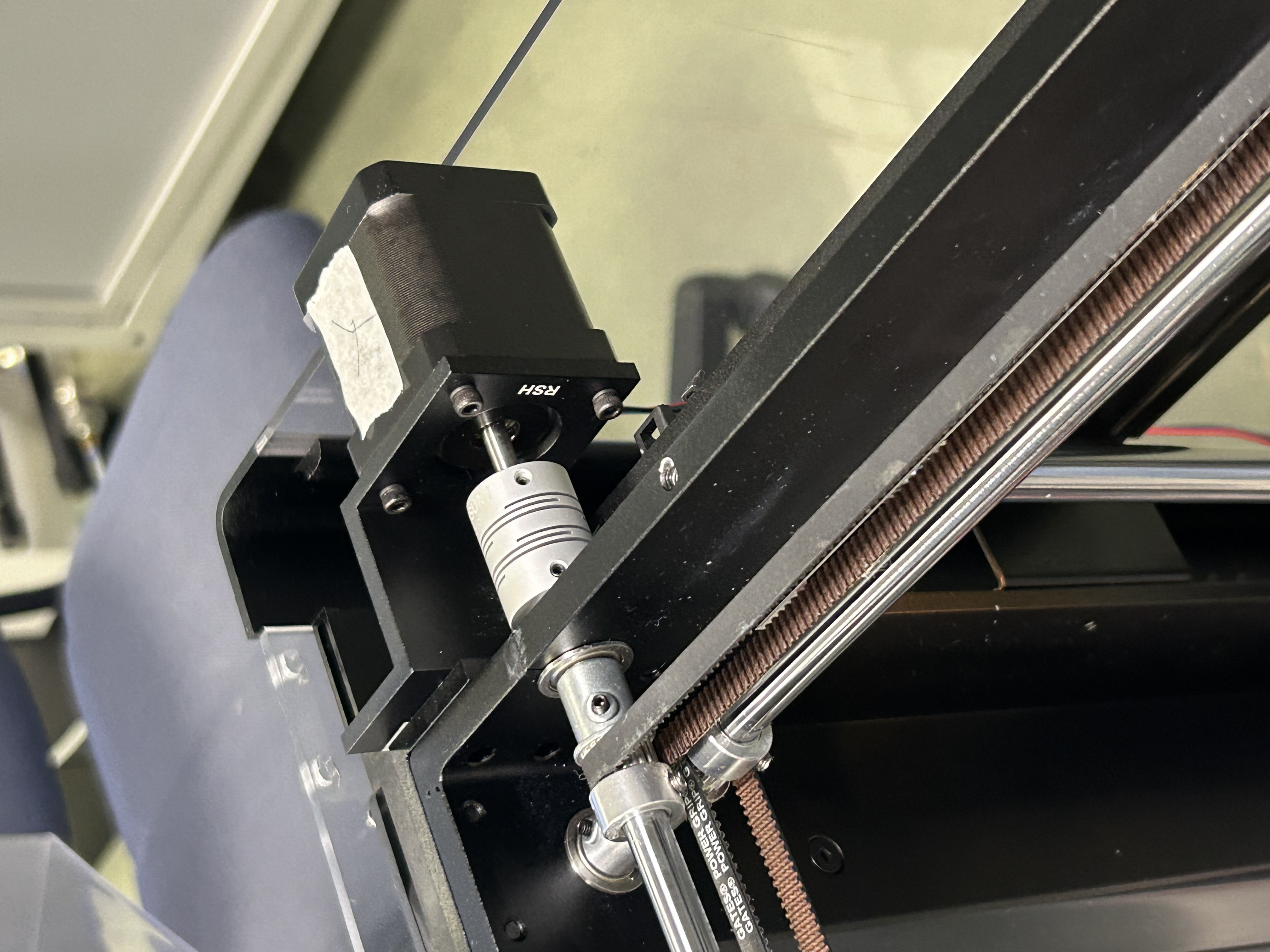

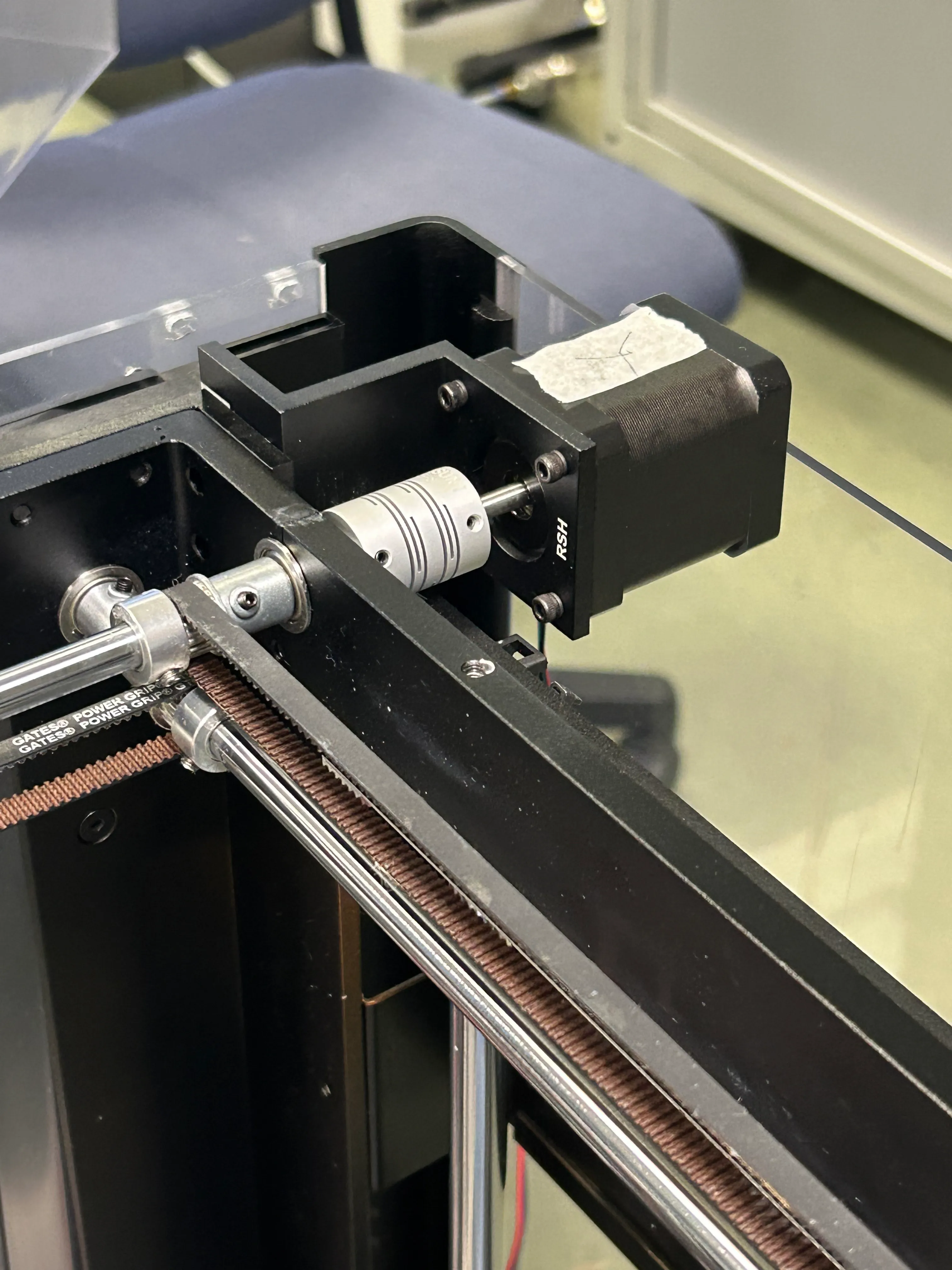

改造后的液体处理平台局部照片 — 图中是原打印机保留下来的 Y 轴皮带传动结构。U 轴机构最后安装在这套原有运动平台上，因此固件调试也需要和这部分机构一起配合来看。

第五步：把构建裁成只保留需要的部分

platformio.ini 的裁剪也是本次改造中的一项重要工作。

构建目标没有直接沿用整套 Marlin 默认模块，而是压缩成一个更接近“运动控制器”的集合。核心配置思路如下：

[platformio]
default_envs = STM32G0B1RE_btt

[common]
default_src_filter = +<src/*> -<src/config> -<src/tests>
  -<src/feature>
  -<src/gcode/bedlevel>
  -<src/gcode/probe>
  -<src/gcode/sd>
  -<src/module>
  -<src/module/stepper>
  +<src/gcode/calibrate/G28.cpp>
  +<src/gcode/config/M92.cpp>
  +<src/gcode/motion/G0_G1.cpp>
  +<src/module/endstops.cpp>
  +<src/module/motion.cpp>
  +<src/module/planner.cpp>
  +<src/module/stepper.cpp>
  +<src/module/temperature.cpp>

这里的思路不是“追求极端瘦身”，而是让编译结果更贴近这台机器真正会用到的能力。

这样做的作用包括：

更容易确认固件到底依赖了哪些 G-code 和模块
调试时少一些无关特性带来的干扰
从项目维护角度看，固件职责会更清楚

这类裁剪并不是越狠越好。更稳妥的方式是先让完整链路跑通，再回头删功能。否则一开始就大面积裁模块，最后遇到问题时很难判断是参数错误，还是依赖文件被一起删掉。

还有一些配套修改

前面几节主要是控制链路本身。除此之外，还调整了几组更偏“配套”的设置，主要和串口、界面、状态上报以及风扇管理有关。

#define SHOW_CUSTOM_BOOTSCREEN
#define CUSTOM_STATUS_SCREEN_IMAGE
#define SERIAL_PORT 2
#define BAUDRATE 115200
#define SERIAL_PORT_2 -1
#define ENDSTOP_INTERRUPTS_FEATURE
#define EEPROM_SETTINGS
#define SDSUPPORT
#define INDIVIDUAL_AXIS_HOMING_MENU
#define CR10_STOCKDISPLAY

这几项里比较实际的有几类：

SERIAL_PORT 2 和 BAUDRATE 115200 用于和上位机通信的串口配置。
SHOW_CUSTOM_BOOTSCREEN 和 CUSTOM_STATUS_SCREEN_IMAGE 这两项让启动界面和状态页显示自定义位图。虽然不影响运动控制，但能更直观地区分这块板现在刷的是哪份固件。
EEPROM_SETTINGS 用来保存一些运行后确认过的设置，避免每次上电都从头再配。
SDSUPPORT、CR10_STOCKDISPLAY、INDIVIDUAL_AXIS_HOMING_MENU 这些主要是为了保留本地调试和界面操作能力，方便在不连上位机的时候做基础检查。
ENDSTOP_INTERRUPTS_FEATURE 用中断方式处理限位触发，能让归零和边界检测更直接一些。

在 Configuration_adv.h 里还有一组和散热、上报有关的配置：

#define USE_CONTROLLER_FAN
#define E0_AUTO_FAN_PIN FAN1_PIN
#define AUTO_REPORT_POSITION
#define M114_DETAIL
#define HOST_ACTION_COMMANDS

USE_CONTROLLER_FAN 板子风扇跟着驱动工作状态走，长时间运行会更稳一些。
E0_AUTO_FAN_PIN FAN1_PIN 这里虽然还是沿用 E0 这个名字，但实际是把对应风扇输出也接进了现在这套控制结构里。
AUTO_REPORT_POSITION 和 M114_DETAIL 调试时更方便看当前位置和规划状态。
HOST_ACTION_COMMANDS 让上位机侧更容易接收暂停、继续之类的状态变化。

编译与刷写

编译与刷写是验证配置修改的最后步骤。前面的固件配置需要生成实际固件并刷回控制板，才能进入硬件验证。

platformio.ini 中的目标环境设为 STM32G0B1RE_btt，编译也围绕这个环境生成固件：

[platformio]
default_envs = STM32G0B1RE_btt

如果直接用 PlatformIO，命令大致就是：

pio run -e STM32G0B1RE_btt

编译完成之后会生成 firmware.bin。对 SKR Mini E3 V3.0 这种板子，比较直接的刷写方式就是：

把 firmware.bin 拷到 SD 卡根目录
断电状态下把 SD 卡插回控制板
重新上电，让板载 bootloader 自动读取并刷写

通常刷写完成后，这个文件会被改名成 FIRMWARE.CUR，或者不再保持原来的 firmware.bin 文件名。这个流程不需要额外下载器，适合配置修改后的快速验证。

小结

这次修改里真正重要的部分，主要还是这几件事：把 E0 资源改造成 U 轴、把机器语义从 XYZ + E 改成 XYZU、重新定义运动和归零参数、把 TMC2209 的 UART 与无感归零调通，再把最终固件编成 firmware.bin 刷回控制板。
